5.5. Tutorial Cinque

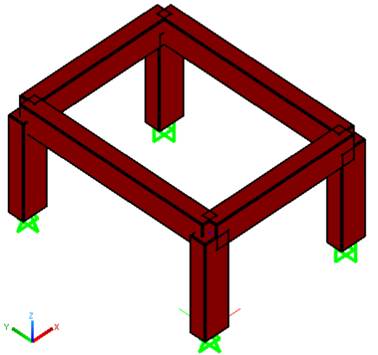

Il quinto tutorial consiste in un’analisi modale di un edificio a telaio in legno. I risultati del programma (autovalori) sono confrontati con quelli forniti da programma di calcolo SAP2000®.
Solo la deformabilità flessionale delle travi viene considerata.
- Unità: N per la forza e mm per la lunghezza.
- Proprietà del materiale:
o Nome: GL24H;
o E=9.40^10+6 kN/m2;
o =0.3
o Peso specifico =3.8 kN/m3;
o Densità di massa =0 kN/m3/g
- Proprietà della sezione:
o B=300 mm (z);
o H=500mm (y);
- Geometria:
o Lx=3 m;
o Ly=4m;
o Lz=2m;
- Masse concentrate: in ogni nodo del primo impalcato
o my=2.5 kN/g;
o mz=-2.5 kN/g;
o mx=-2.5 kN/g
- Risultati del programma:
o Primo modo:
o Secondo modo:
o Terzo modo:
- Risultati da SAP2000® :
o Primo modo:
o Secondo modo:
o Terzo modo:
Nessuna differenza significativa rilevata.
