5.4. Tutorial Quattro

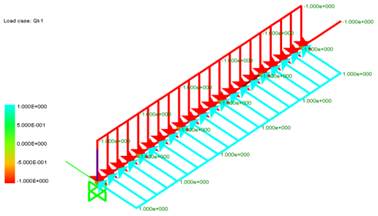

Il quarto tutorial consiste in una trave a mensola con carichi distribuiti in direzioni x, y e z. I risultati del programma (spostamenti e sollecitazioni) sono confrontati con un calcolo condotto manualmente.
Solo la deformabilità flessionale delle travi viene considerata.
- Unità: N per la forza e mm per la lunghezza.
- Proprietà del materiale:
o Nome: Concrete;
o E=30000 N/mm2;
o =0.3
o fk=25 N/mm
o Peso specifico =2.5^10-5 N/mm3;
o Densità di massa =2.55^10-9 N/mm2/g
- Section properties:
o B=300 mm (y direction);
o H=500mm (z direction);
- Proprietà della sezione:
o B=300 mm (z);
o H=500mm (y);
- Geometria:
o L=5000 mm;
- Carichi:
o qy=1 N/mm;
o qz=-1 N/mm;
o qx=-1 N/mm.
- Risultati del programma:
o Spostamento in direzione x: Nodo 6=-0.00278mm
o Spostamento in direzione y: Nodo 6=2.315mm
o Spostamento in direzione z: Nodo 6=-0.8333mm
o Diagramma del momento: valori da Risultati>Estrai dati
§ Mzz max: nodo 1: 125e9 Nmm
§ Myy max: nodo 1: 125e9 Nmm
o Diagramma del taglio:
§ Vy
§ Vz
- Calcolo manuale:
o Diagramma dei momenti:
§ Mzz
;
§ Myy
;
o Diagramma del taglio:
§ Vy
;
§ Vz
;
o Diagramma dell’azione assiale:
;
o Spostamento massimo in direzione x: Nodo 6
o Spostamento massimo in direzione y: Nodo 6
o Spostamento massimo in direzione z: Nodo 6
