5.3. Tutorial Tre
Il secondo tutorial consiste in una trave a mensola con carichi in direzioni y e z modellata con elementi shell (conformi alla teoria di Mindlin-Reissner). I risultati del programma (spostamenti e sollecitazioni) sono confrontati con un calcolo condotto manualmente.
Solo la deformabilità flessionale delle travi viene considerata.
- Unità: N per la forza e mm per la lunghezza.
- Proprietà del materiale:
o Nome: Concrete;
o E=30000 N/mm2;
o =0.3
o fk=25 N/mm
o Peso specifico =2.5^10-5 N/mm3;
o Densità di massa =2.55^10-9 N/mm2/g
- Proprietà della sezione:
o Sezione piana di 300mm di spessore;
- Geometria:
o L=5000 mm;
- Carichi:
o Py=5000 N;
o Pz=10000 N;
- Dimensione della mesh: 250x250 mm
- Risultati del programma:

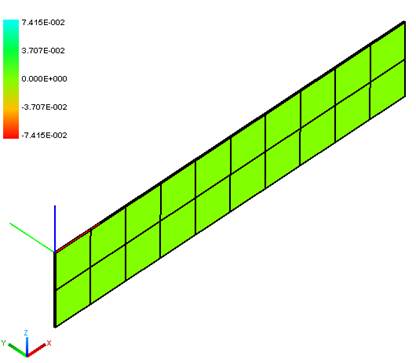

o Spostamento in direzione x: Nodo 2=0.00mm

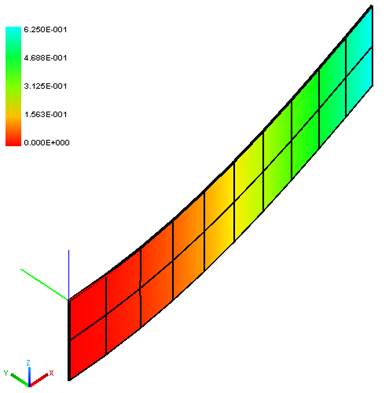

o Spostamento in direzione y: Nodo 2=0.6250 mm

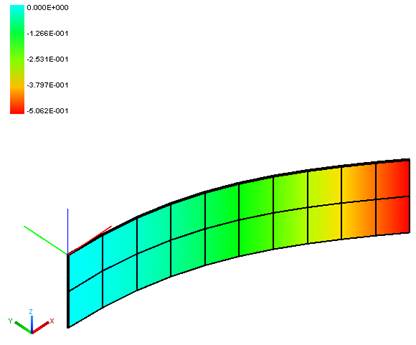

o Spostamento in direzione z: Nodo 2=-0.5062mm
- Calcolo manuale (vedi tutorial Due):
o Spostamento in direzione y:
§ Calcolo manuale: 0.77160mm
§ NextFEM designer: 0.6250mm
§ Differenza: 19%
o Spostamento in direzione z:
§ Calcolo manuale: -0.5556mm
§ NextFEM designer: -0.5062mm
§ Differenza: 9%
La differenza rilevata è dovuta al cambio di elementi e alla dimensione della mesh.
