5.1. Tutorial Uno
Questo primo tutorial mostra come modellare una trave di 5 metri di lunghezza, caricata con carichi concentrati in mezzeria nelle 3 direzioni. I risultati del programma (spostamenti e sollecitazioni) sono confrontati con un calcolo condotto manualmente.
AVVISO: sia la deformabilità flessionale che tagliante sono state considerate. Per abilitare questo opzioni, cliccare su Strumenti>Opzioni>Solutore e abilitare Considera deformazione tagliante negli elementi beam nel box Opzioni per OOFEM.
Per creare il modello, eseguire le seguenti operazioni:
1. Settare le Unità di misura: N per la forza e mm per la lunghezza.
2. Definire le proprietà del materiale:
o Nome: Concrete;
o E=30000 N/mm2;
o =0.3
o fk=25 N/mm
o Peso specifico=2.5e-5 N/mm3;
o Densità di massa=2.55e-9 N/mm2/g
3. Definire le proprietà della sezione:
o b=300 mm (direzione z);
o h=500mm (direzione y);
4. Definire i casi di carico: viene considerato solo un caso di carico denominato Qk1
5.
6. Inserire la geometria utilizzando Nodo per coordinate:
o L=5000 mm;
o Distanza dagli estremi del nodo in mezzeria=2500 mm;
7. Inserire i 2 elementi trave necessari tramite il comando Trave.
8. Assegnare le condizioni di vincolo ai nodi estremi mediante il comando Assegna/Vincoli: incastrare i nodi 1 e 3.

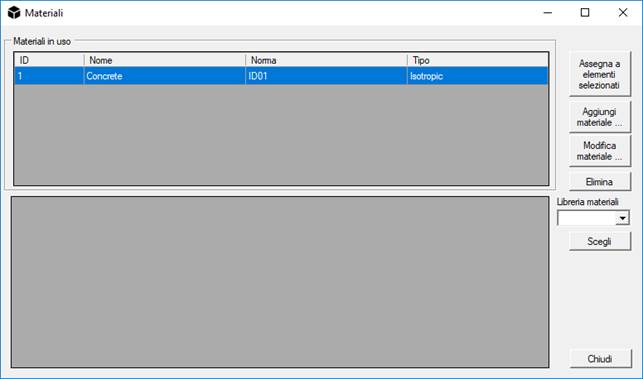

9. Assegnare il materiale utilizzando il comando Assegna>Materiale. Selezionare la trave e cliccare su Assegna agli elementi selezionati

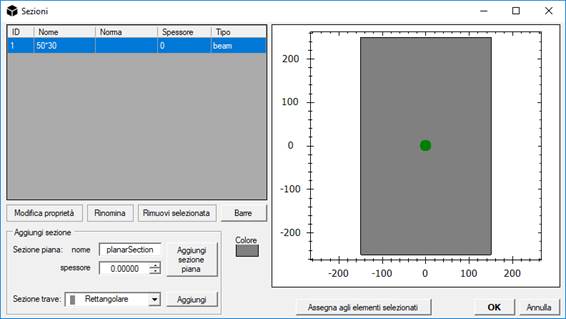

10. Assegnare la sezione utilizzando il comando Assegna>Sezione. Selezionare la trave e cliccare su Assegna
11. Assegnare un carico concentrato al nodo 2 con il comando Assegna/Carichi/Carico puntuale.
o Px=10000 N;
o Py=10000 N;
o Pz=-10000 N.
12. Lanciare l’analisi con il pulsante Lancia.
- Risultati di NextFEM Designer:
o Spostamento in direzione x: Nodo 2=0.002778mm
o Spostamento in direzione y: Nodo 2=0.2016mm
o Spostamento in direzione z: Nodo 2=-0.00781 mm
o Diagramma del momento: valori da Risultati>Estrai dati

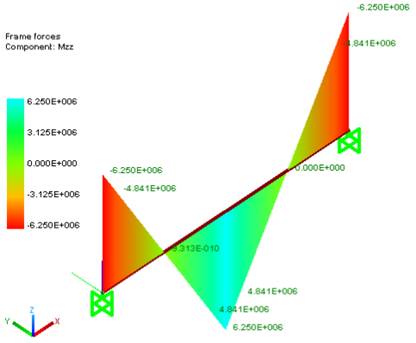

§ Mzz
§ Myy
o Diagramma del taglio:
§ Vy
§ Vz
o Diagramma dell’azione assiale:
- Calcolo manuale:
o Proprietà della sezione
o Diagramma dei momenti:
§ Mzz
;
§ Myy
;
o Diagramma del taglio:
§ Vy
;
§ Vz
;
o Diagramma dell’azione assiale:
;
o Spostamento in direzione x: Nodo 2
o Spostamento in direzione y: Nodo 2
o Spostamento in direzione z: Nodo 2
