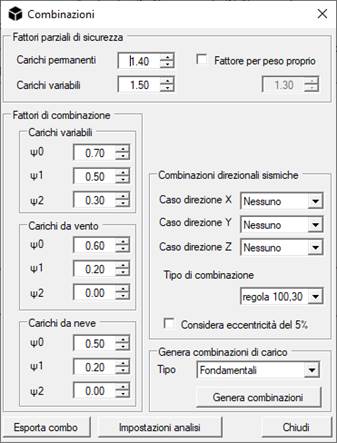

Genera combinazioni
Il comando permette di settare i coefficienti parziali di sicurezza e di combinazione lato carichi ai fini della generazione automatica delle combinazioni di carico da parte del programma secondo Eurocodice/NTC2018.
Se la norma lo richiede (es. NTC1028) è possibile specificare un fattore di sicurezza differenziato per il peso proprio.
Le combinazioni calcolate possono essere editate dalla maschera Impostazioni analisi.

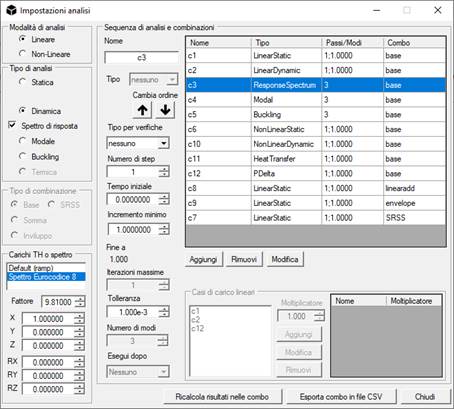

Impostazioni analisi:
Questa maschera definisce il tipo e la sequenza delle analisi. NextFEM Designer supporta la definizione di :
- Analisi lineari (statiche, dinamiche, con spettro di risposta, di buckling, modali, termiche)
- Analisi non lineari (statiche e dinamiche).
Per aggiungere un ‘analisi, selezionare Modalità di analisi, Tipo di analisi e Tipo di combinazione e premere su Aggiungi.
La tabella principale in questa maschera mostra tutti i casi di carico e le combinazioni di carico. E’ possibile definire le combinazioni di carico composte sommando o inviluppando i casi di carico statici lineari.
Il programma permette l’esecuzione dei seguenti tipi di analisi lineari e non lineari:
- Statica
- Dinamica
- Dinamica con spettro di risposta (opzione Spettro di risposta deve essere attivato, poi selezionare uno spettro di progetto precedentemente creato in Modifica/Funzioni dal riquadro Carichi TH o spettro)
- Modale, per l’estrazione di periodi strutturali e autovettori da un modello
- Buckling, per estrazione dei modi di buckling (instabilità) da un modello
- Termica, per l’analisi di modelli nel piano XY dai quali è possibile leggere una mappa termica (ad esempio di una sezione)

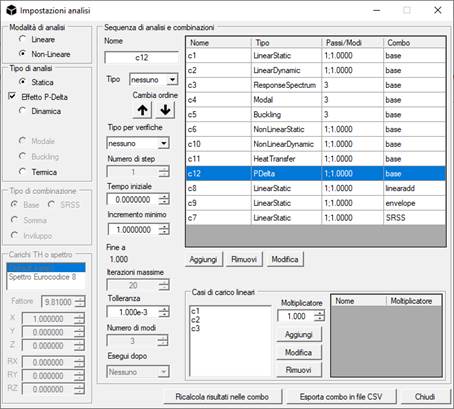

- P-Delta, per l’analisi statica che include gli effetti geometrici del secondo ordine. Questo tipo di analisi viene svolto iterativamente ma in un solo step di carico, e i risultati possono essere inclusi in combinazioni. Per includere gli effetti geometrici non lineari nelle analisi con più step, utilizzare l’opzione “2° ordine”.
Nel riquadro Tipo di combinazione è possibile specificare il tipo del caso di carico:
- Base per i casi statici lineari di base
- Somma per le combinazioni che prevedano la somma dei singoli casi di base specificati nel riquadro Casi di carico lineari
- Inviluppo per le combinazioni che prevedano l’inviluppo di singoli casi di base specificati nel riquadro Casi di carico lineari o di altre combinazioni
- SRSS per le combinazioni che prevedano la radice quadrata della somma dei quadrati delle risposte dei singoli casi di base specificati nel riquadro Casi di carico lineari o di altre combinazioni.
Nel menu a tendina Tipo per verifiche è necessario specificare il tipo di verifica alla quale è soggetta la combinazione o il caso di carico selezionato in tabella. In caso contrario, le verifiche strutturali richieste potrebbero non essere svolte per il caso di carico o combinazione selezionata.
Dal pulsante Esporta combo in file CSV è possibile ottenere un file CSV contenente le combinazioni immesse e i relativi coefficienti di combinazione adottati.
Lo smorzamento nelle analisi dinamiche può essere introdotto mediante i coefficienti di Rayleigh. Per le analisi con spettro di risposta è richiesto il rapporto di smorzamento dello spettro utilizzato.
Infine, per applicare una storia di spostamento (per gli spostamenti imposti) in analisi non lineari, settare Fattore a 0.
