Sezioni composte

Il supporto alle sezioni composte include:

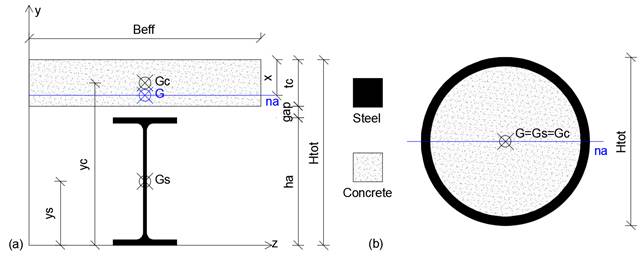

-   travi con soletta come in figura (a) e

-   colonne con baricentri coincidenti (b).



La sezione viene riconosciuta automaticamente come composta quando:

- sono presenti due o più serie di figure piene, in cui almeno una sia associata ad un materiale acciaio e una ad un materiale calcestruzzo;

- sono state assegnate le proprietà di trave o colonna composta nella maschera “Dati” di Proprietà sezione.



 AVVISO: La larghezza efficace Beff inserita per la porzione di calcestruzzo deve essere valutata dall’utente secondo le indicazione della normativa vigente.



Le rigidezze per elementi trave aventi sezione composta sono calcolate come segue. Con pedice s sono indicate le quantità riferite all’acciaio, con pedice c quelle relative alla porzione di calcestruzzo.



Per le travi, il momento d’inerzia per flessione positiva attorno all’asse neutro elastico na è:



Il momento d’inerzia della sezione per flessione negativa attorno all’asse neutro elastico è pari a quello del solo acciaio, considerando la porzione di calcestruzzo come fessurata.

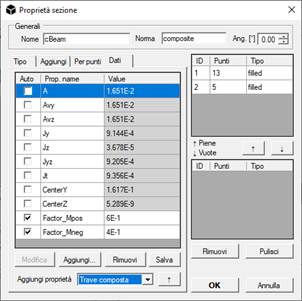

Nel complesso la rigidezza flessionale complessiva viene calcolata secondo EC4 ed in funzione dei fattori Mpos e Mneg presenti nella maschera di input “Dati” nelle proprietà della sezione (figura a).



(a) (b)



La rigidezza flessionale complessiva è quindi pari a:



Le restanti proprietà per la sezione di trave sono calcolate dividendo il contributo del cls per n.

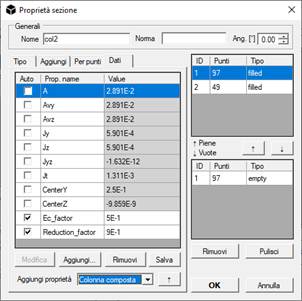

Per le colonne composte, una volta specificati i fattori Ec e di riduzione R nella maschera “Dati” (figura b), le caratteristiche della sezione sono calcolate come segue:

Le restanti proprietà sono calcolate dividendo il contributo del cls per n.
